Q41F日標球閥

您的位置：閥門 - 球閥 - Q41F日標球閥 更新時間：2025-03-28 10:03:33
Q41F日標球閥
    • 質量安全：壓力、材質、密封等全方位檢測確保質量過關！
    • 價格比較：在相同品質的情況下，廠里直銷，更具有優勢！
    • 交貨快捷：常規產品現貨供應，生產加工銷售一條龍服務！
      導讀：Q41F日標球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行...

    • 產品描述
    • 在線詢價
    • 技術咨詢

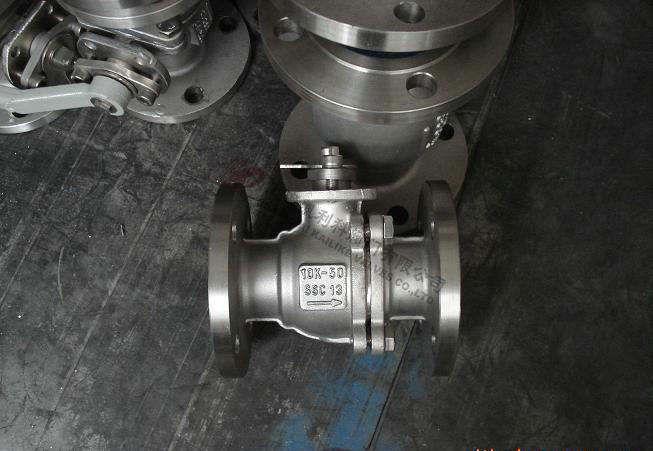

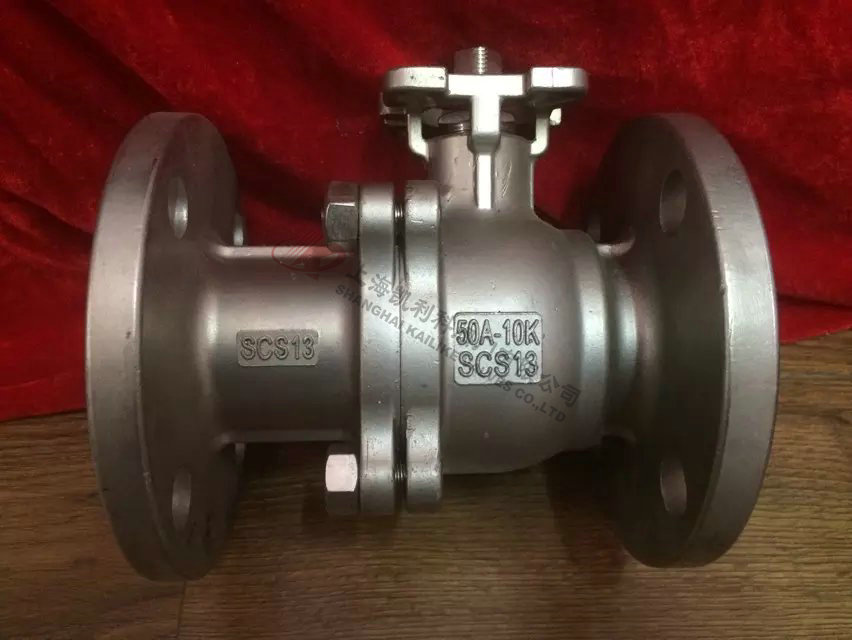

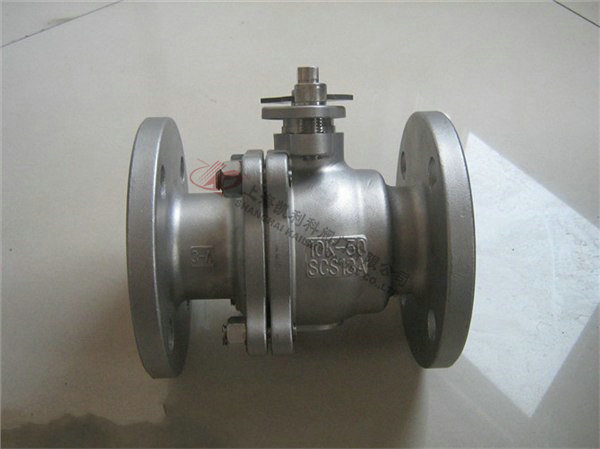

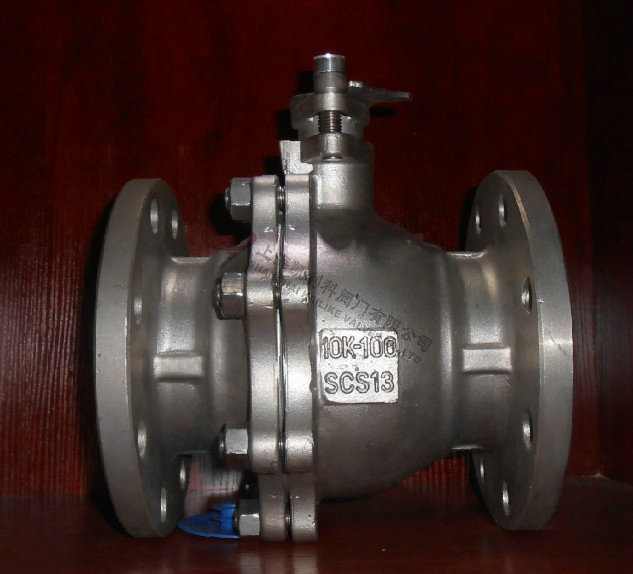

    Q41F日標球閥Q41F日標球閥

    Q41F日標球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。

    產品名稱： 日標球閥 產品型號： Q41F
    公稱通徑： DN15～DN250 結構形式： 球形
    公稱壓力： 10K-20K 連接方式： 法蘭
    適用溫度： -20～+100℃～+550℃ 驅動方式： 手動、蝸輪、氣動、電動
    閥體材質： 鑄鋼、不銹鋼 制造標準： 國標GB、德國DIN、美國API、ANSI
    適用介質： 水、蒸汽、燃氣、氣體及腐蝕性液體等 生產廠家： 上海凱利科閥門有限公司

    產品說明

    Q41F日標球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。

    產品標準

    設計與制造按ANSI B16.34，JIS 2071
    結構長度按JIS B2002
    法蘭連接尺寸按JIS B2212，2214
    檢驗按JIS B2003

    試驗壓力

    試驗項目 殼體試驗 密封試驗 上密封試驗 氣密封試驗
    介質 水 氣
    單位 MPa MPa MPa MPa
    公稱壓力 10K 2.4 1.5 1.5 0.5-0.7
    20K 5.8 4.0 4.0

    主要零件材料

    名稱 材料
    閥體
    閥蓋    		 A216WCB A352 LCB A217 WC6 A217 WC9 A217C5 A351 CF8 A351 CF8M A351 CF3 A351 CF3M
    球體 A182 F6 A182 F304
    閥桿 A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L
    手柄 KTH350-10
    螺柱 A193-B7 A320-L7 A193-B8
    螺母 A194-2H A194-7 A194-8

    外形結構圖

    1

    日標10K主要連接尺寸

    型號 規格 (mm) 尺寸 (mm)
    inch DN L D D1 D2 b z-Φd H D0
    Q410F/Y-10K Q341F/Y-10K Q641F/Y-10K 1/2″ 15 108 95 70 52 12 4-Φ15 68 115
    3/4″ 20 117 100 75 58 14 4-Φ15 75 130
    1″ 25 127 125 90 70 14 4-Φ19 85 150
    11/4″ 32 140 135 100 80 16 4-Φ19 96 190
    11/2″ 40 165 140 105 85 16 4-Φ19 107 230
    2″ 50 178 155 120 100 16 4-Φ19 118 240
    21/2″ 65 190 175 140 120 18 4-Φ19 145 280
    3″ 80 203 185 150 130 18 8-Φ19 160 310
    4″ 100 229 210 175 155 18 8-Φ19 185 330
    5″ 125 356 250 210 185 20 8-Φ23 230 600
    6″ 150 394 280 240 215 22 8-Φ23 260 800
    8″ 200 457 330 290 265 22 12-Φ23 310 1000
    10″ 250 533 400 355 325 24 12-Φ25 350 1200

    日標20K主要連接尺寸

    型號 規格 尺寸 (mm)
    inch DN L D D1 D2 b z-Φd H D0
    Q41F/Y-20K Q341F/Y-20K Q641F/Y-20K 1/2″ 15 140 95 70 52 14 4-Φ15 72 115
    3/4″ 20 152 100 75 58 16 4-Φ15 75 130
    1″ 25 165 125 90 70 16 4-Φ19 85 150
    11/4″ 32 178 135 100 80 18 4-Φ19 95 190
    11/2″ 40 190 140 105 85 18 4-Φ19 110 230
    2″ 50 216 155 120 100 22 8-Φ19 120 240
    21/2″ 65 241 175 140 120 24 4-Φ19 150 280
    3″ 80 283 200 160 135 26 8-Φ23 165 310
    4″ 100 305 225 185 160 28 8-Φ23 190 330
    5″ 125 381 270 225 195 30 8-Φ25 240 600
    6″ 150 403 305 260 230 32 12-Φ25 270 800
    8″ 200 502 350 305 275 34 12-Φ25 315 1000
    10″ 250 568 430 380 345 34 12-Φ27 380 1200


    聲明：【Q41F日標球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F日標球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
